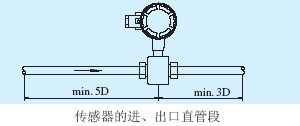

傳感器的進口直管段和出口直管段
比較理想的安裝地點應選擇測量點前后有足夠的直管段。
?進口直管段應≥5D,出口直管段≥3D(D為傳感器公稱口徑)。
? ? ? ? ?插入式進口直管段應≥ 20 D , 出口直管段≥7D(D為傳感器公稱口徑)。

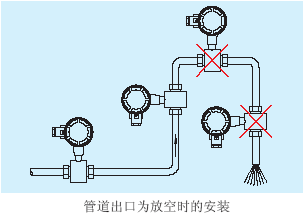

管道出口為放空時的安裝
當出口為放空狀態時,傳感器不應安裝在管道放空之處,應安裝在較低處。
傳感器安裝在管道下方處時,應保證傳感器內被液體充滿,不能出現空管狀態。
?
串聯安裝和平行安裝
如果有幾個傳感器需要按順序串聯在同一管道上,
每個傳感器之間的距離至少應為2個傳感器的長度。
如果兩個以上的傳感器彼此并行安裝,傳感器的距離必須大于1m。
?
