帶你了解電磁流量計（三）
電磁流量計的基本原理（二）
勵磁方式：
勵磁方式即產生磁場的方式。由前述可知，為使式(3—17)嚴格成立，
第一個必須滿足的條件就是要有一個均勻恒定的磁場．為此，
就需要選擇一種合適的勵磁方式。
目前，一般有三種勵碰方式，即直流勵磁、交流勵磁和低頻方波勵磁。
1.直流勵磁
直流勵磁方式用直流電產生磁場或采用永久磁鐵，它能產生一個恒定的均勻磁場。
這種直流勵磁變送器的大優點是受交流電磁場干擾影響很小，
因而可以忽略液體中的自感現象的影響。

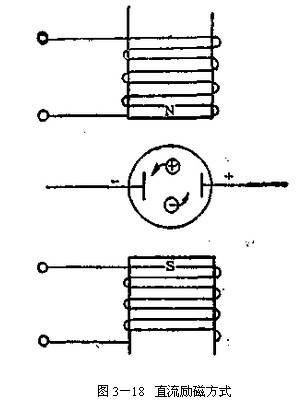

如圖3—18所示。這樣，將導致正負電極分別被相反極性的離子所包圍，
嚴重影響電磁流量計的正常工作。
圖3－18直流勵磁方式
2．交流勵磁
目前，工業上使用的電磁流量計，大都采用工頻(50Hz)電源交流勵磁方式，
即它的磁場是由正弦交變電流產生的，所以產生的磁場也是一個交變磁場。
交變磁場變送器的主要優點是消除了電極表面的極化于擾。
3．低頻方波勵磁
直流勵磁方式和交流勵滋方式各有優缺點，為了充分發揮它們的優點，
盡量避免它們的缺點，70年代以來，人們開始采用低頻方波勵磁方式。

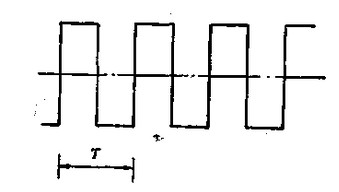

圖3－1方波勵磁電流波形
????
從圖3－1可見，在半個周期內，磁場是恒穩的直流磁場，它具有直流勵磁的特點，
受電磁干擾影響很小。從整個時間過程看，方波信號又是一個交變的信號，
所以它能克服直流勵滋易產生的極化現象。
因此，低頻方波勵磁是一種比較好的勵磁方式，目前已在電磁流量計上廣泛的應用。
概括一下，電磁流量計具有如下幾個優點：
①電磁流量計能避免交流磁場的正交電磁干擾；
②電磁流量計消除由分布電容引起的工頻干擾；
③電磁流量計抑制交流磁場在管壁和流體內部引起的電渦流；
④電磁流量計排除直流勵磁的極化現象．
