| 工業遙控器DC48V直流電源板 |
工業遙控器交直流ac/dc48V通用電源板，輸入電壓DC/AC48V，輸出電壓：DC48V。本模塊分為輸出電壓固定型和輸出電壓可調型。
技術參數：
1、外形尺寸：長34*寬30*高16mm。引腳間距，輸入側20mm；輸入側和輸出側之間的排距：38mm；輸出側：13mm，引腳長度13mm。
2、輸入電壓:48V?？烧{(diào)型輸出電壓調節方式：先正確的接輸入電源再用萬用表監測輸出電壓并調電位器
(一般順時轉升壓,逆時轉降壓)，輸出電壓：（1.5-48V）連續可調(建設空載調試)。
3、輸出電流：額定電流5V2A，最大3A（需加散熱片）,如果輸出功率大于15W,建議加上散熱片(限D(zhuǎn)C 輸入）
4、轉換效率：最高92%（輸出電壓越高，效率越高）
5、靜態功耗僅6mA左右。
6、最低壓差:1.5V,由于是降壓模塊,為了保證輸出穩定,請保持最小1.5V壓差。
工作溫度：工業級（-40℃到 +85℃）
負載調整率：±1%
電壓調整率：±0.5%(為了達到指空載時輸出電壓會高些,但只要有帶1MA載,輸出電壓就會正常,不影響功能,請放心使用)
動態響應速度：5% 200uS
短路保護：限流，自恢復
輸出紋波：輸入48V 輸出12V 1A 30mV(MAX)
短路保護：限流，過熱保護,可自恢復。
輸入保護：可在輸入串合適過流保護器 。
接線方式：焊接和接線，加引腳后可直接焊接在PCB上。
適用范圍：
1）.臺灣禹鼎、沙克、捷控、瑞科等品牌工業遙控器、起重機遙控器，作為接收機電源。
2）.為您的電子設備供電，當您的設備需要48供電的時候，用我們這個模塊可以直接降壓到3-46V 解決您的困擾。
3）.系統前級供電，當您在做某個項目的時候輸入供電電壓低于您需要的電壓（1.5-24V）的時候。
注.JPG)
遙控器直流電源板引腳說明

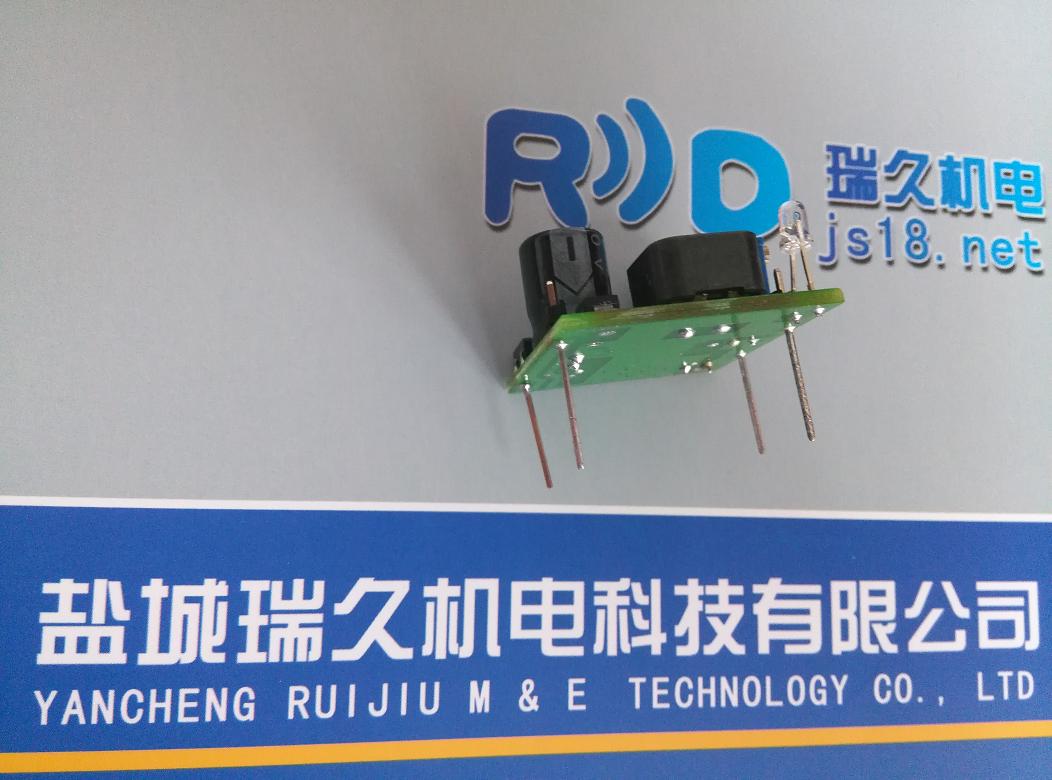

遙控器直流電源板引腳
直流電源板安裝效果圖
|
